海灣終端器的使用方法
發布時間 : 2016-11-15 09:57:14
作者 : 網站制作

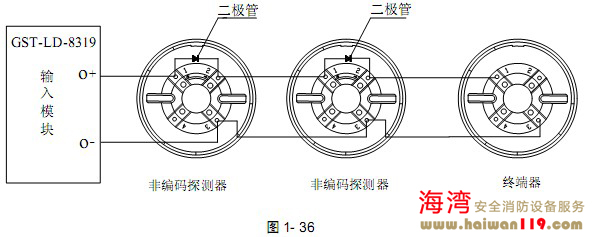

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管 1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1- 36：
![[URL]6b9255d814029ed8684dedd52fe7d39b.jpg](/d/file/jishu/5/2016-11-15/6b9255d814029ed8684dedd52fe7d39b.jpg)

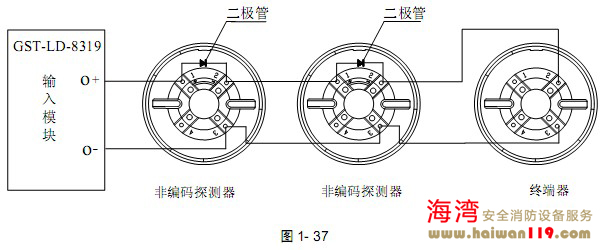

終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖 1- 37：
![[URL]d700006a54d05a1a011bb49e46fe95a3.jpg](/d/file/jishu/5/2016-11-15/d700006a54d05a1a011bb49e46fe95a3.jpg)
